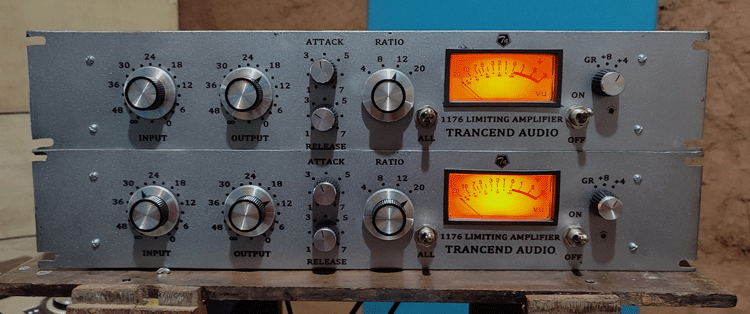

O projeto do compressor foi feito atravéz do esquema eletrônico do Urei 1176 rev.G
Entrada a opamp e saída a transformador.
Tanto o transformador enrolado a mão quanto a placa de circuito foram projetados
visando menor distorção harmônica e ruido além de boa largura de banda
componentes selecionados e casados
Não é à toa que quem tem ama!
Um pouco de conhecimento!
O 1176 é um compressor que tem como elemento de controle de amplificação variável (VCA)
Um transistor de efeito de campo JFET, que funciona quando polarizado para tal
como um resistor variável, através tensão aplicada em um de seus terminais (gate)
varia a resistência entre os outros dois terminais (drain e source)
com divisor de tensão quando a resistência do jfet ligado ao terra diminui
a tensão diminui, assim reduz o volume.
Quanto mais próxima a tensão negativa aplicada no terminal gate de 0
menor a resistência nos outros terminas
assim que o sinal passa o threshold a tensão negativa começa a subir
quanto mais dbs passarem o threshold mais a tensão negativa sobe
menor fica a resistência no jfet e consequentemente menor o volume
no tempo definido pelo attack e release,
na proporção configurada no ratio.
