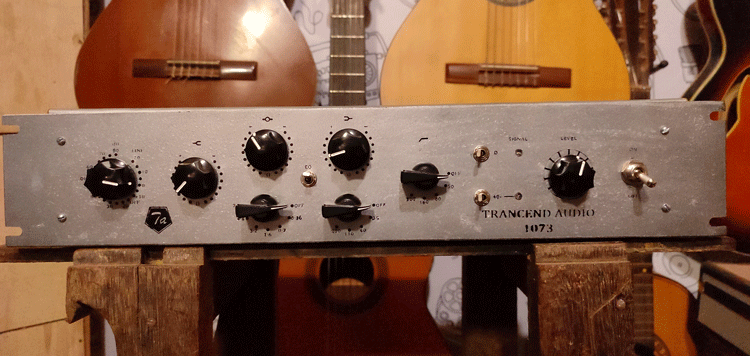

Pré Eq 1073

Projeto criado a partir do esquema elétrico do Neve 1073,
com três indutores e o transformador de saída enrolados a mão
chave rotativa de controle de ganho super prática
alterna entre mic e linha e desliga o pré td com o mesmo botão
hpf passivo de 18bd por oitava (raridade)
equalizador passivo super intuitivo e de fácil manuseio
a saturação do pré começa nos agudos!
características que fizeram a fama deste gigante.

Um pouco de conhecimento!

O pré é constituído por dois circuitos amplificadores transistorizados idênticos
porém o segundo é configurado com menos realimentação negativa e relações de impedância diferentes

isso faz com que ele distorça de forma distinta ao primeiro quando saturado
a distorção começa pelos agudos
além do circuito do pré tbm há o circuito de retomada de ganho do eq
e o circuito do amplificador de saída

o eq de agudo e grave é um circuito semelhante ao baxandall
o eq bell é passivo mais com a versatilidade do ativo por trabalhar com realimentação
o hpf é constituído por um filtro T de 2 capacitores e um indutor
além de propiciar curvas lindas ainda tem um boost suave antes da descida
